Audac SMQ750
Четырехканальный усилитель мощности AUDAC SMQ750
Модель SMQ750 – 4-х канальный интегральный усилитель мощности из серии SMQ. Входящие в серию модели с различными индексами отличаются по выходной мощности и объединяются общими чертами, среди которых необходимо отметить высокоэффективные усилительные модули и встроенный DSP-процессор, предназначенный для обработки и частотной коррекции сигналов.
В частности, DSP-чип позволяет осуществлять цифровую фильтрацию с помощью регулируемых полосовых фильтров (ФНЧ, ФВЧ и полосовой, 12 - 24 дБ/октаву, Линквитц-Рейли, Бессель, Баттерворт). Кроме того, коррекция может быть реализована с помощью 7-полосного параметрического эквалайзера с регулируемыми добротностью (0,1 - 15) и уровнем сигнала (±15 дБ). Предусмотрена также функция временной задержки сигнала в разных каналах, практично реализованная не в миллисекундах, а в виде изменения дистанции до акустической системы (0 -12 м).
У моделей серии SMQ есть возможность программно зафиксировать предельную выходную мощность для акустических систем. Настройки DSP можно защитить паролем администратора, вводимым с помощью USB-ключа; при этом пользователь без ключа сможет регулировать только уровень громкости усилителя. Конфигурация DSP-настроек загружается администратором с ПК через порт USB, расположенный на передней панели. Порт RS-232 на тыльной панели предназначен для удаленного управления.

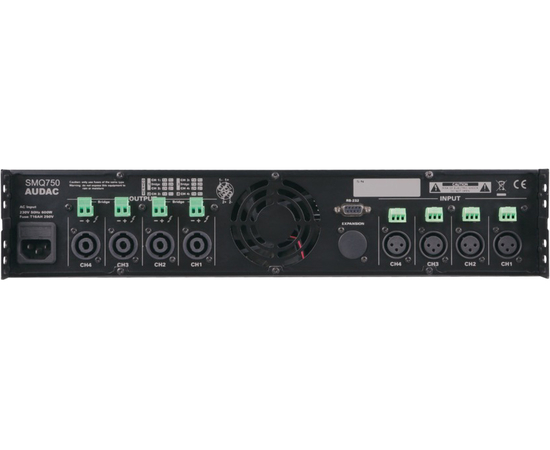

Секция усилителя мощности построена на базе четырех модулей класса D мощностью 750 Вт RMS на канал (4 Ом) в стерео режиме или 2 x 1500 Вт RMS в мостовом подключении. Усилитель снабжен вентиляторным охлаждением и эффективными схемами защиты от перегрузки, короткого замыкания и перегрева. Входные терминалы реализованы на XLR (3 pin female) и клеммных колодках (3 pin 3,81 мм). Профессиональные выходные разъемы Speakon дублируется также клеммными колодками (2 pin 5,08 мм). Корпуса моделей серии SMQ имеют стандартную ширину 19'' и высоту 2U. Материал корпуса – сталь. Цвет - черный.
Отличительные особенности
- DSP-процессор WaveDynamics
- LCD-дисплей 2,5"
- Эффективные усилительные модули класса D
- Импульсный блок питания
- Рэковое исполнение
- Балансные входы XLR
- Выходы Speakon
- Вентиляторное охлаждение
- Порты USB и RS-232
DSP-процессор WaveDynamics™
С новыми DSP-усилителями к вашим услугам – профессиональная настройка параметров взаимодействия с целым спектром акустических систем и комплектов Audac. Теперь усилитель точно «знает», какая система подключена к его выходам. Для этой цели требуется выбрать из каталога файл с параметрами нужной АС или комплекта и загрузить его в DSP-процессор усилителя через USB-порт. Кроме акустических параметров, файл содержит также данные об оптимальных энергетических режимах, например, номинальной и максимальной допустимой мощности акустической системы, что позволяет обеспечить ей 100% защиту. Предусмотренные в DSP-процессоре 7-полосный параметрический эквалайзер (Parametric EQ) с регулируемыми центральными частотами и добротностью (Q), а также цифровые фильтры высоких и низких частот с характеристиками Баттерворта, Бесселя и Линквитц-Рейли и выбираемыми частотами среза – все это дает возможность создать любую индивидуальную конфигурацию усиления и адаптировать систему к акустическим особенностям конкретного помещения. Регулировка задержки (Delay) позволяет осуществить фазовое согласование излучение различных АС. Можно выбрать усиление различной конфигурации – мостовой режим (Bridge Mode), позволяющий фактически удвоить выходную мощность усилителя (например, для подключения сабвуфера) или осуществить 3-х канальное («трифоническое») подключение стереопары громкоговорителей и одного пассивного сабвуфера.
Управляемость

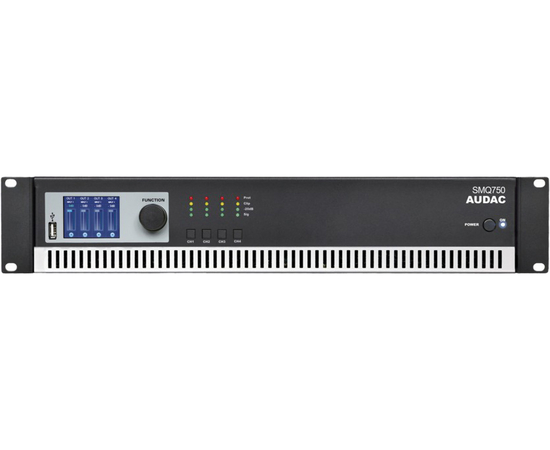

Управление и настройка конфигурации усилителя могут быть сделаны несколькими способами. Наиболее очевидный способ – с помощью кнопок и поворотного селектора, расположенных на лицевой панели, оборудованной четким 2,5” ЖК-дисплеем. Файл с настройками акустической системы или комплекта может быть загружен в усилитель с ПК через фронтальный USB-порт. Интеграция усилителя с большинством устройств автоматизации осуществляется через порт RS-232 и позволяет удаленно управлять различными параметрами устройства – выбор входа, регулировка уровня громкости, электропитание и т д…
Гибкость
Каждая система имеет свои требования, а каждый клиент – индивидуальные предпочтения. По этой причине конструкция усилителя сделана с максимальной гибкостью в плане пользовательского интерфейса и взаимодействия с другими устройствами. В первую очередь, гибкость достигается за счет интеллектуального селектора входов. Сигнал на любом из входов усилителя может быть перенаправлен на любой из его выходов и параметры сигнала все время контролируется с помощью процессора. Различные комбинации входов и выходов позволяют осуществить оптимальный способ коммутации в каждом конкретном случае.
Защита
Оптимальная защита требуется не только для удовлетворения потребностей клиентов, но и для обеспечения правил эксплуатации техники и обеспечения гарантийного срока службы устройства. В усилителях Audac применены различные защитные меры. Во-первых, это различные уровни доступа к настройкам усилителя. Доступ может быть защищен на уровне пользователя или администратора. Например, пользователь ограничивается в доступе к изменению настроек, а системный интегратор, наоборот, имеет полный контроль над всеми функциями на правах администратора. Такое пользовательское ограничение может быть легко реализовано с помощью пароля и (или) USB-ключа, подключаемого к соответствующему порту усилителя. Во-вторых, предусмотрены устройства защиты выходных каскадов усилителя и подключенных к ним акустических систем. Выходная мощность непрерывно контролируется и ограничивается, при необходимости, автоматически. Соответствующий уровень выходного сигнала может быть задан программно и выражен в Ваттах. Когда ограничение установлено на уровне максимальной допустимой мощности АС, вы можете быть уверены в том, что динамики громкоговорителей никогда не сгорят в ваше отсутствие. Наконец, для каждого канала усилителя может быть независимо задан максимальный уровень громкости. Это ограничивает пользователей, имеющих доступ к регулятору громкости, от криминального превышения уровня выходной мощности, гарантирует сохранность акустических систем и… хорошие отношения с соседями.
Эффективность
Сочетание высокоэффективных усилительных модулей класса D в каждом канале и автоматического отключения при отсутствии сигнала (Auto Standby Mode) означает конец эры «прожорливых» усилителей мощности. Кроме того, это дает автоматический профит в виде небольшой массы устройства и возможности использования в мобильных приложениях – например, при выезде на пикник.
